TOPOLOGI JARINGAN
Pada artikel kali ini saya akan membahas mengenai apa yang dimaksud
dengan topologi jaringan itu. Selain itu juga saya akan membahas tentang apa saja
jenis dari topologi jaringan beserta dengan kelebihan dan kekurangannya.
Untuk penjelasan lengkapnya, silahkan simak ulasannya berikut ini.
sebelum membahasnya kita kenalin dulu nih apa Topologi Jaringan Komputer
Apa itu Topologi Jaringan . . . .???
Topologi Jaringan adalah suatu komponen atau juga bisa dikatakan cara yang digunakan guna untuk
menghubungkan semua kumpulan komputer antara satu dengan lainnya agar
nantinya semua komputer dapat membentuk sebuah jaringan dan dapat
terhubung atau terkoneksi ke internet. atau bisa juga, topologi jaringan adalah metode
atau cara yang digunakan agar dapat menghubungkan satu komputer dengan
komputer lainnya. Struktur atau jaringan yang digunakan untuk
menghubungkan satu komputer dengan komputer lainnya bisa dengan
menggunakan kabel ataupun nirkabel (tanpa kabel).
Topologi ini mengacu dan mengadaptasi kepada keadaan jaringan secara
nyata atau berdasarkan dengan apa yang ada di lapangan (memungkinkan
atau tidaknya digunakan salah satu topologi). Tapi keseluruhan grand
design jaringan (pemilihan alat-alat, aksesoris, aktif / pasif device)
dan kebijakan / policy yang akan diaplikasikan setelah selesainya suatu
project, akan berdasarkan dari pemilihan bentukan Topologi Jaringan ini.
Dalam suatu jaringan telekomunikasi, jenis topologi yang dipilih akan
mempengaruhi kecepatan komunikasi. Untuk itu perlu dicermati
kelebihan/keuntungan dan kekurangan/kerugian dari masing‐masing topologi
berdasarkan karakteristiknya. Dan setiap macam topologi jaringan
komputer akan berbeda dari segi kecepatan pengiriman data, biaya
pembuatan, serta kemudahan dalam proses maintenance nya.
Physical : Yang pertama adalah Physical, yang mana merupakan sebuah gambaran fisik
dari hubungan antara perangkat (komputer, server, hub, switch, dan kabel
jaringan) yang membentuk suatu pola khusus.
Logical : Kemudian yang kedua adalah Logical. Logical disini memiliki pengertian
yaitu merupakan gambaran bagaimana suatu perangkat dapat berkomunikasi
dengan perangkat lainnya.
Signal Topology : Menggambarkan jalur yang dilalui suatu sinyal disaat mereka melintasi jaringan.
Seperti yang sudah disebutkan sebelumnya, ada beberapa macam topologi
jaringan komputer yang sering digunakan. Berikut ini adalah pengertian
macam-macam topologi jaringan komputer beserta gambarnya, serta
penjelasan kelebihan dan kekurangan topologi jaringan komputer tersebut
Macam - macam Topologi Jaringan
1. Topologi Ring
Topologi
ring atau sering disebut dengan topologi cincin merupakan suatu
topologi jaringan yang dipakai untuk menghubungkan sebuah komputer
dengan komputer lainnya dalam sebuah rangkaian yang berbentuk melingkar
seperti cincin. Jenis topologi jaringan ini umumnya hanya menggunakan
LAN card agar masing-masing komputer terkoneksi.
Instalasi Topologi Ring relatif lebih sulit dibandingkan dengan bus.
Selain itu, menambah atau mengurangi node pun relatif sukar. Setiap node
memerlukan tepat dua node “tetangganya” agar komunikasi data dapat
berjalan. Apabila kabel terputus atau ada node yang rusak maka jaringan
akan lumpuh.
Pada topologi ring setiap komputer di hubungkan dengan komputer lain dan
seterusnya sampai kembali lagi ke komputer pertama, dan membentuk
lingkaran sehingga disebut ring, topologi ini berkomunikasi menggunakan
data token untuk mengontrol hak akses komputer untuk menerima data,
misalnya komputer 1 akan mengirim file ke komputer 4, maka data akan
melewati komputer 2 dan 3 sampai di terima oleh komputer 4, jadi sebuah
komputer akan melanjutkan pengiriman data jika yang dituju bukan IP
Address yang dimaksud.
Kelebihan Dan Kekurangan Topologi Ring
Kelebihan:- Mudah dalam perancangan serta mengimplementasikannya.
- Peforma topologi ring lebih baik jika dibandingkan dengan topologi bus, bahkan meskipun aliran data yang ada besar dan berat sekalipun.
- Mudah dalam melakukan konfigurasi serta installasi perangkat baru.
- Mudah untuk melakukan diagnosa, pengisolasian kesalahan, serta kerusakan yang ada di dalam jaringan dikarenakan konfigurasi yang ada menggunakan sistem point on point.
- Jika terdapat kerusakan di satu node maka hal tersebut akan menganggu seluruh jaringan yang ada, untuk mengatasinya kita bisa menggunakan cincin ganda atau dual ring.
- Pengembangan jaringan dirasa kurang fleksibel, dikarenakan untuk memindahkan, menambahkan serta mengubah perangkat jaringan akan mempengaruhi seluruh jaringan.
- Komunikasi data akan sangat tergantung dari jumlah node yang ada di dalam jaringan.
2. Topologi dual ring
Untuk cara kerjanya sendiri, pada
topologi dual ring sama seperti topologi ring akan tetapi topologi dual
ring setiap node memiliki 2 Sehingga setiap perangkat nantinya dapat
bekerja sama untuk mendapatkan sinyal dari sebelumnya dan diteruskan ke
node yang selanjutnya. Pada proses penerimaan sinyal serta penerusan
sinyal data akan dibantu dengan alat yang bernama token. Selain itu
topologi dual ring berfungsi sebagai backup transmission jika salah 1
node pada topologi tersebut tidak berfungsi.
Kelebihan dan kekurangan topologi dual ring
Kelebihan :
Berikut ini beberapa kelebihan dan keunggulan dari topologi dual ring, antara lain adalah:
- Bisa sebagai backup transmission jika salah 1 node pada topologi tersebut tidak berfungsi
Kekurangan :
Topologi dual ring juga memiliki beberapa kekurangan yang mana perlu anda perhatikan antara lain adalah:
- Lebih Boros Kabel
- Saat Pengimpletansi Topologi ini cukup sulit, karena harus mengatur arah data agar tidak terjadi collison

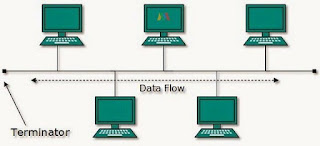

3. Topologi Bus
Topologi bus adalah topologi jaringan
yang lebih sederhana. Pada umumnya topologi jaringan ini dilakukan pada
installasi jaringan berbasi kabel coaxial.
Topologi
bus memakai kabel coaxial pada sepanjang node client dan konektor.
Jenis konektor yang digunakan adalah BNC, Terminator, dan TBNC.
Pada kedua ujung kabel harus diberi Terminator berupa Resistor yang
memiliki resistansi khusus sebesar 50 Ohm yang berwujud sebuah konektor,
bila resistansi dibawah maupun diatas 50 Ohm, maka Server tidak akan
bisa bekerja secara maksimal dalam melayani jaringan, sehingga akses
User atau Client menjadi menurun. Sekarang ini, topologi bus sering
digunakan backbone (jalur utama), dengan menggunakan kabel Fiber Optik
sebagai media transmisi.
Kelebihan Dan Kekurangan Topologi Bus
Kelebihan :
- Kemudahan dalam penambahan client atau workstation baru
- Mudah digunakan dan sangat sederhana
- Biaya instalasi murah karena kabel yang digunakan sedikit
Kekurangan:
- Sering terjadi tabrakan arus data
- Proses pengiriman dan penerimaan data kurang efisien
- Topologi bus yang lama sulit untuk dikembangkan
- Jika ada masalah pada kabel, misalnya terputus, maka komputer workstation akan terganggu.
4. Topologi Star
sumber : http://www.martinrecords.com/technology/mengenal-lebih-dalam-mengenai-topologi-jaringan-komputer/
Topologi star merupakan topologi yang paling sering digunakan untuk
merancang jaringan pada saat ini. Topologi ini mempunyai ciri, yaitu
adanya switch atau hub yang menghubungkan ke setiap komputer baik server
maupun client. Topologi jaringan star mempunyai ciri fisik yang paling
mudah dikenali yaitu adanya switch atau hub sebagai kontrol terpusat
dalam jaringan, selain itu Topologi star juga menggunakan kabel UTP dan
konektor RJ 45 sebagai media transmisinya.
Topologi jaringan star berfungsi untuk menghubungkan antar komputer satu
dengan komputer lain dalam jaringan komputer baik komputer tersebut
bertindak sebagai server maupun bertindak sebagai client. Selain untuk
menghubungkan antar komputer dalam satu jaringan atau satu network
topologi jaringan star juga dapat digunakan untuk menghubungkan
perangkat keras jaringan lain seperti router, modem, access point dan
lain sebagainya
Kelebihan Dan Kekurangan Topologi Star
Kelebihan :- Pemasangan dan pengelolaan dari jaringan berbetuk bintang ini sangat mudah dan sangat sederhana dari segi Fungsionalitas
- Sangat mudah untuk memecahkan masalah, karena semua jenis jaringan komputer selalu tergantung pada hub sentral artinya bahwa setiap masalah dalam pengoperasian jaringan dioperasi dapat ditelusuri ke hub pusat.
- Dalam topologi star, paket-paket data tidak mesti membuat jalan melalui berbagai node yang akan memastikan transfer data dengan cepat.
- Masalah utama dalam topologi bintang adalah kenyataan sangat bergantung pada fungsi hub pusat.
- Ukuran dari jaringan ini bergantung pada berapa banyak koneksi dapat dibuat untuk hub.
- Jenis jaringan ini membutuhkan lebih banyak kabel dibandingkan dengan topologi linear bus, yang berarti pengeluaran akan relatif tinggi
5. Topologi Mesh
Topologi Mesh adalah topologi yang menyerupai jaring jala yang
digunakan pada desain jaringan LAN, Topologi jaringan mesh menggunakan
salah satu dari dua pengaturan koneksi apakah menggunakan mesh penuh
maupun mesh parsal. Meskipun topologi jaringan mesh ini dapat
diandalkan, karena inter koneksi namun juga memiliki redundansi. Pada
topologi mesh, setiap perangkat yang ada dapat berkomunikasi langsung
dengan perangkat lainnya dikarenakan perangkat akan saling terhubung
yang dikenal dengan dedicated links. Komunikasi yang terjalin pada
topologi mesh biasanya berjalan cepat dan dapat digunakan untuk
membangun jaringan yang skalanya tidak terlalu besar.
Kelebihan Dan Kekurangan Topologi Mesh
Kelebihan :- Topologi mesh mempunyai hubungan dedicated link yang mana dapat menjamin jika data akan langsung dikirimkan ke komputer tujuan tanpa melewati komputer lainnya. Sehingga data tersebut dapat mengalir lebih cepat sampai tujuan.
- Jenis topologi mesh ini adalah robust, yaitu bila terjadi gangguan di dalam koneksi komputer A dan komputer B dikarenakan adanya kerusakan pada kabel koneksi yang ada pada antara komputer A dan komputer B maka gangguan tersebut tidak akan menganggu koneksi yang ada pada komputer A dengan lainnya.
- Pada topologi mesh, security dan privacy dapat terjamin baik dikarenakan komunikasi yang terjalin di antara kedua komputer tidak bisa diakses dengan komputer lainnya.
- Mudah dalam hal mengidentifikasikan masalah masalah kerusakan yang terjadi antar jaringan komputer.
- Pada topologi mesh, membutuhkan kabel dan port I/O yang lebih banyak sehingga semakin banyak komputer yang ada di dalam jaringan topologi mesh maka tentu saja akan membutuhkan lebih banyak lagi kabel serta port I/O.
- Sulit dalam melakukan installasi serta konfigurasi dikarenakan setiap komputer harus terkoneksi langsung.
- Jaringan komputer yang menggunakan topologi mesh akan sangat banyak menggunakan kabel, sehingga tentu saja membutuhkan sebuah ruangan yang cukup besar ketika akan membangun jaringan komputer tersebut.
6. Topologi Tree
Topologi Tree adalah salah satu topologi yang cukup banyak diterapkan
pada jaringan komputer. Topologi ini bentuk geometris hampir mirip
dengan pohon (tree). Dalam topologi Tree ada sebuah pada level teratas
sebagai root yang menjadi pusat utama komunikasi bagi seluruh komputer
lain saling terkoneksi dengannya.
Topologi tree atau sering diistilahkan sebagai topologi pohon adalah
topologi jaringan komputer secara hirarki merupakan kombinasi dari
topologi star dan bus. Jadi, untuk memahami topologi tree, maka perlu
untuk memahami mengenai topologi star dan bus. Topologi star adalah
salah satu topologi yang paling sering digunakan dalam pembangunan
jaringan LAN. Dengan satu hub pusat terhubung ke beberapa komputer.
Kelebihan Dan Kekurangan Topologi Tree
Kelebihan :- Topologi Tree merupakan topologi yang terbaik untuk jaringan komputer yang besar dibanding jenis topologi komputer lainnya seperti ring dan star tidak cocok untuk skala seluruh jaringan. Topologi tree membagi seluruh jaringan menjadi bagian yang mudah diatur.
- Topologi tree memungkinkan untuk memiliki jaringan point to point.
- Semua komputer pada model topologi tree ini memiliki akses segera ke node tetangga dalam jaringan dan juga hub pusat. Jaringan semacam ini memungkinkan beberapa perangkat jaringan dihubungkan dengan hub pusat.
- Topologi pohon ini memiliki ketergantungan secara menyeluruh terhadap HUB, jika terjadi kerusakan pada HUB maka seluruh jaringan akan terganggu.
- Komunikasi antar komputer dalam satu jaringan tidak bisa dilakukan secara langsung melainkan harus melewati HUB sehingga data mengalir sedikit lebih lambat.
- Topologi pohon ini terbilang sulit dalam perawatannya karena banyak perancangan node.
7. Topologi Hybrid
Topologi Hybrid adalah gabungan dari beberapa topologi yang berbeda dan membentu jaringan baru. Dengan kata lain, jika ada dua atau lebih topologi yang berbeda terhubung dalam satu jaringan maka topologi jaringan tersebut akan membentuk topologi hybrid.Kelebihan Dan Kekurangan Topologi Hybrid
Kelebihan :
- Topologi ini sifatnya fleksibel
- Penambahan koneksi lain pada topologi ini menjadi sangat mudah
Kekurangan :
- Proses installasi dan pengaturannya cukup rumit
- Manajemen pada topologi hybrid sangat sulit dilakukan
- Biaya untuk membuat topologi ini cukup mahal
baca juga selengkapnya...
Sumber Referensi :
http://www.martinrecords.com/technology/mengenal-lebih-dalam-mengenai-topologi-jaringan-komputer/
https://www.maxmanroe.com/vid/teknologi/komputer/topologi-jaringan.html
